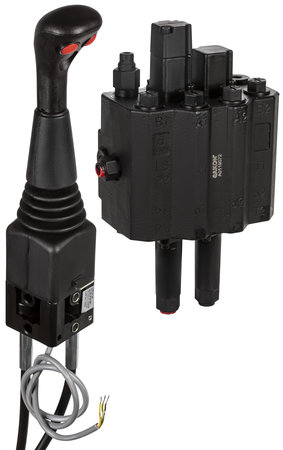

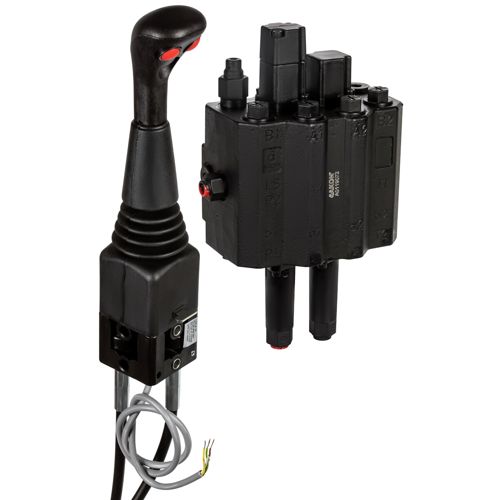

LÆSSERPAKKE FRONTLÆSSER 90L LS+2M KABEL+JOYSTICK

• Info
• Lagerstatus

  ArtikelnummerNV452SETLS

  Producent

  EgenskaberType: 2 sektioner
  Arbejder tryk: 250 bar


  Teknisk specifikation:
  - kabelstyret læsserpakke til frontlæsser

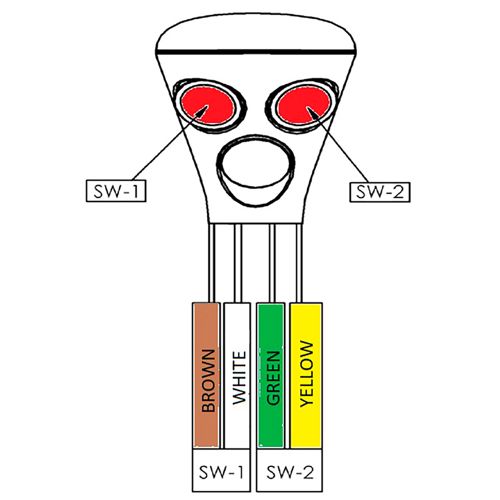

  - indeholder joystick med 2 brydere og lås, 2 m kabler
  - lastfølelse (LS)
  - justerbar sikkerhedsventil
  - 2-sektioner (flydstilling i én, 4 positioner)
  - arbejdstryk 250 bar
  - flow 90 l/min

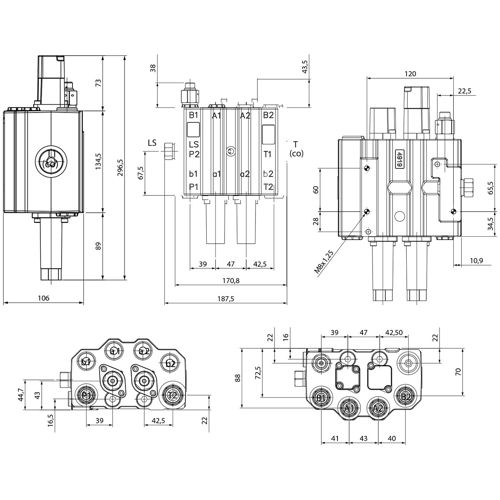

  - LS-port G 1/4"
  - P1/P2/T1-port G 1/2"
  - A/B-arbejdsport G 1/2"
  - T2/T(CO)-port G 3/4"

  Egnet kabler findes i relaterede produkter.
  LS-ventilen bør forbindes med en slange fra LS-porten til pumpebetjeningsmodulet




  Monteringsanvisning NV452SETOP / NV452SETLS

  Anbefalet hydraultemperatur -20 til +90°C.

  Anbefalet oliens renhedsgrad 20/18/15 ISO4406.

  Antal arbejds-spindler 2 stk

  Flydefunktion med låsestilling til arbejds-spindel 1.

  Maksimal flow 90 ltr/min

  Maks arbejdstryk 250 bar

  Bevægelser:

  Når man trækker joysticken mod sig, hæver sig læsseren.

  Ved at skubbe joysticken fra sig, sænkes læsseren.

  Ved at skubbe joysticken helt frem, låses den i flydestillingen, hvilket gør, at læsseren kan tilpasse sig til jordens konturer.

  Ved manøvrering til venstre tippes skovlen nedad.

  Ved manøvrering til højre vinkles skovlen opad.

  Mekanisk montering:

  Monter ventilpakken ordentligt, så den ikke bevæger sig eller løsner sig.

  Monter joysticken ordentligt på et ergonomisk korrekt sted, så den er nem, sikker og ergonomisk at bruge.

  Hydraulisk forbindelse:

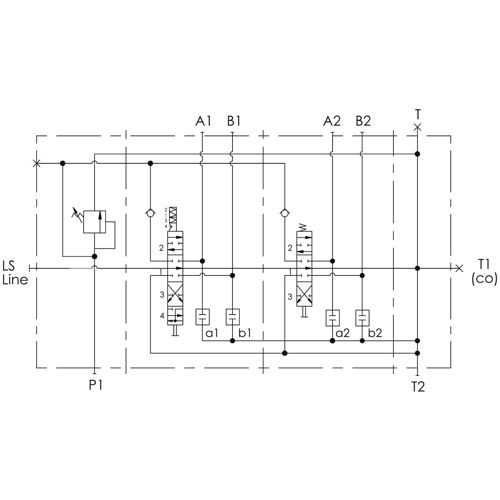

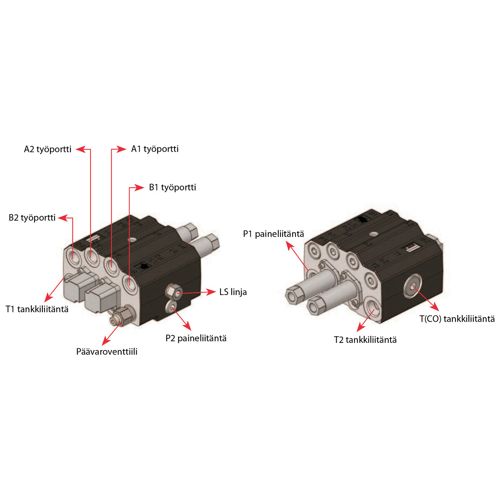

  A1 Forbindes til læsser løft. B1 Forbindes til læsser sænk.

  A2 Forbindes til vinkle op skovlen. B2 Forbindes til tippe skovlen.

  T2 eller T1 forbindes til tanklinjen/retur.

  T(CO) er en seriel port med en forbundet serienippel i OP-modellen. Her forbindes tryklignen, der går videre til traktorens ordinære hydraulventilpakke.

  Hvis der ikke skal forbindes yderligere en hydraulventil efter denne læsseventil, skal serieporten T(CO) også forbindes til tanklinjen.

  P1/P2 tryklinjen (tryktilslutning), her tilsluttes tryklignen fra hydraulpumpen.

  LS-modellen har ingen serienippel, men en tanklinje.

  (LS-linjen (kun i den lastfølsomme LS-model) er forbundet til maskinens egen LS-kreds.
