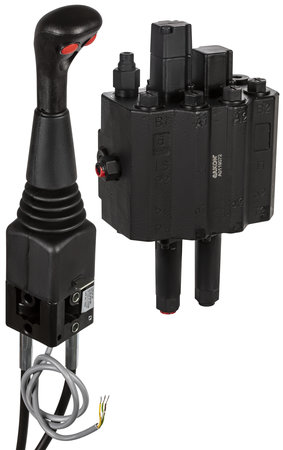

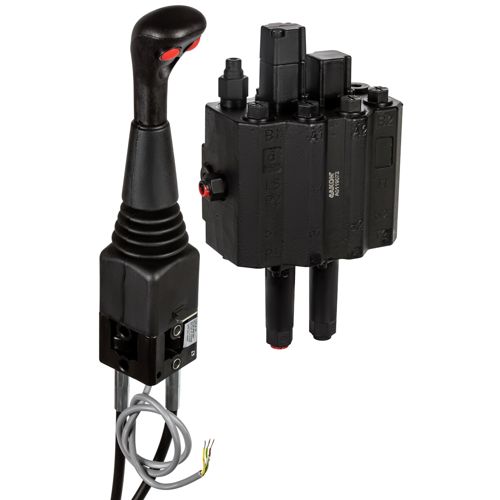

LÆSSERPAKKE FRONTLÆSSER 90L OP+2M KABEL+JOYSTICK

Antal:

Læg i indkøbsvognen

Lägg i kundvagnen

• Info
• Lagerstatus

  ArtikelnummerNV452SETOP

  Producent

  EgenskaberType: 2 sektioner
  Arbejder tryk: 250 bar


  Teknisk specifikation:
  - kabestyret frontlæsserpakke

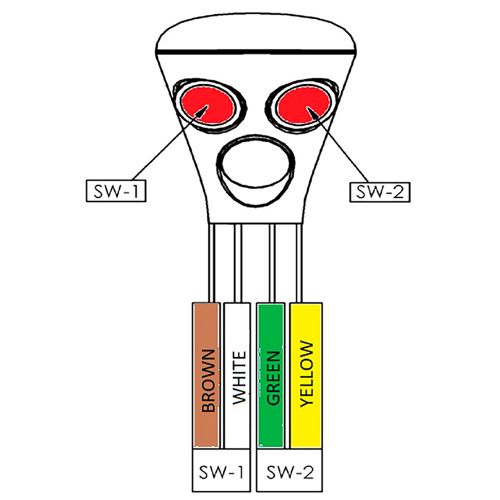

  - indeholder joystick med 2 kontakter og lås, 2 m kabler og seriel kobling
  - gennemflydende
  - justerbar sikkerhedsventil
  - 2-sektioner (flydestilling i den ene, 4 positioner)
  - arbejdstørrelse 250 bar
  - flow 90 l/min

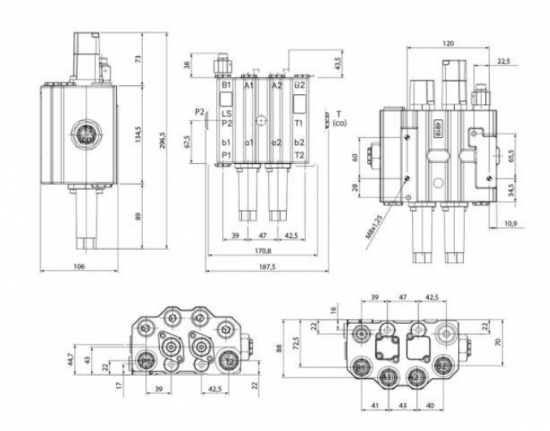

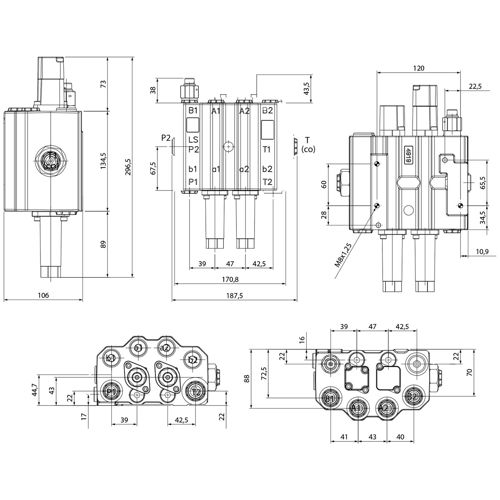

  - P1/P2/T1-port G 1/2"
  - A/B-arbejdsport G 1/2"
  - T2/T(CO)-port G 3/4"

  Egnet kabler findes i relaterede produkter.
  Andre længder kan købes.




  Monteringsvejledning NV452SETOP / NV452SETLS

  Anbefalet hydraulikolietemperatur -20 til +90°C.

  Anbefalet olie renhedsklasse 20/18/15 ISO4406.

  Antal arbejdsaksler 2stk

  Flydefunktion med låsestilling for arbejdsaksel 1.

  Maksimal flow 90ltr/min

  Maksimal arbejdstørrelse 250bar

  Bevægelser:

  Når man trækker joysticken mod sig, løfter lastbilen sig.

  Ved at skubbe joysticken væk, sænkes lastbilen.

  Ved at skubbe joysticken frem låses den i flydepositionen, hvilket gør at lastbilen kan tilpasses jordens konturer.

  Ved manøvrering til venstre vippes skoppen ned.

  Ved manøvrering til højre vinkles skoppen op.

  Mekanisk montering:

  Monter ventilen ordentligt, så den ikke bevæger sig eller løsner sig.

  Monter joysticken ordentligt på en ergonomisk god plads, så den er nem, sikker og ergonomisk at bruge.

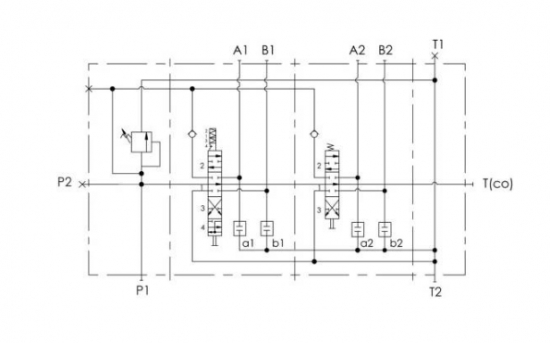

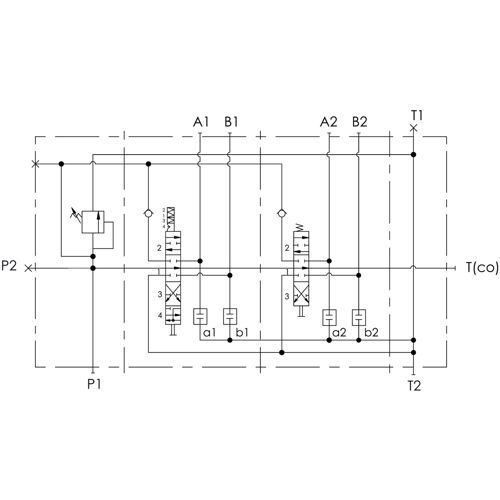

  Hydraulisk tilslutning:

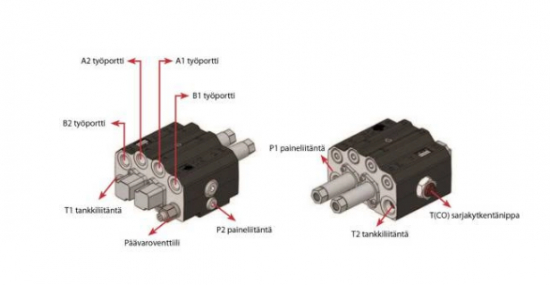

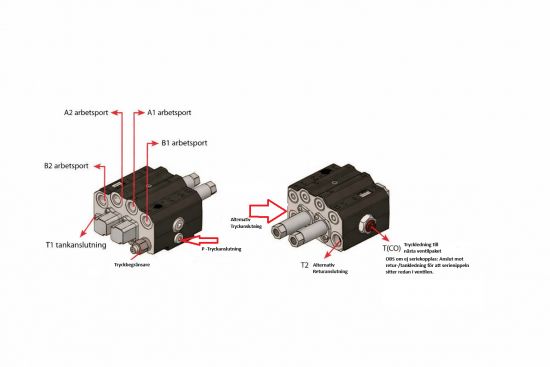

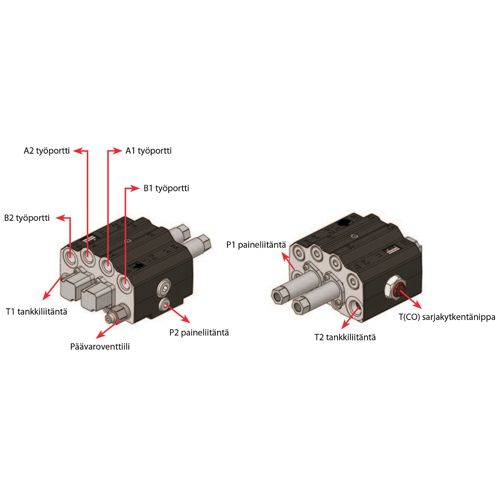

  A1 tilsluttes til løft af loader. B1 tilsluttes til sænkning af loader.

  A2 tilsluttes til opvinkling af skovlen. B2 tilsluttes til tildumping af skovlen.

  T2 eller T1 tilkobles til tankledningen/retur.

  T(CO) er en seriel port med en forudtilsluttet koblingsmuffe i OP-modellen. Her tilsluttes trykledningen, som går videre til traktorens normale hydraulik ventilpakke.

  Hvis der ikke tilsluttes yderligere en hydraulisk ventil efter denne lastventil, skal den serielle port T(CO) også tilkobles til tanklinjen.

  P1/P2 trykledning (tilgangstryk), her tilsluttes trykledningen fra hydraulikpumpen.

  LS-modellen har ingen serieforbindelse, men en tankledning.

  (LS-leder (kun i den lastfølende LS-model) er tilsluttet maskinens egen LS-kreds.
